首页>>功率半导体模块>>三相整流桥+晶闸管
特 点
典型应用 说明
1、芯片与底板电气绝缘 ,2500V交流电压2、国际标准封装3、焊接结构，优良的温度特性4、安装简单，使用维修方便5、设计简洁，整流桥模块和SCR合二为一，体积小，重量轻 1、仪器设备的直流电源 2、PWM变频器的输入整流电源 3、逆变焊机 1、LO为模块的直流输出电流 VRSM=VRRM+100V 2、除 VTM，VFM，VISO外，表中参数皆为在Tjm下的测试值。 3、I²t=I²FSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²TSM（A s）

注：

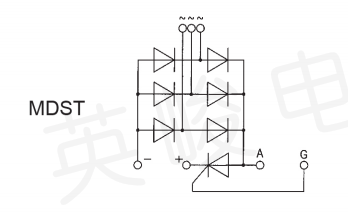

电路图：

型号
VDRM
VRRM
Io
ITSM
IDRMIRRM
IGT
VGT
IH
VTM/ITM
VTO
rT
Rth(j-c)
Tjm
Tc
Viso
适用外形
VRRM

IFSM
IRRM
\
\
\
VFM/IFM
VFO
rF


10ms
125°C
25°C
125°C
total

V
A
kA
mA
mA
V
mA
V/A
V
m.ohm
°C/W
°C
°C
V(AC)
600-1800
50
0.6
12
30-200
0.6-2.5
10-250
1.65-150
0.85
4.3
0.80
125
100
2500
600-1800
50
0.6
8
\
\
\
1.20/50
0.85
4.3
0.30
125
100
2500
600-1800
75
0.7
12
30-200
0.6-2.5
10-250
1.70/230
0.85
3.1
0.40
125
100
2500
600-1800
75
0.7
8
\
\
\
1.25/75
0.85
3.1
0.25
125
100
2500
600-1800
100
0.8
12
30-200
0.6-2.5
10-250
1.75/300
0.85
2.3
0.36
125
100
2500
600-1800
100
0.8
8
\
\
\
1.30/100
0.85
2.3
0.20
125
100
2500
600-1800
150
1.5
15
30-200
0.6-2.5
10-250
1.65/450
0.85
1.6
0.20
125
100
2500
600-1800
150
1.5
8
\
\
\
1.40/150
0.85
1.6
0.15
125
100
2500
600-1800
200
1.7
15
30-200
0.6-2.5
10-250
1.75/600
0.85
1.2
0.12
125
100
2500
600-1800
200
1.7
8
\
\
\
1.50/200
0.85
1.2
0.10
125
100
2500
