首页>>功率半导体模块>>单相/三相整流桥模块
特 点
典型应用 说明
1、芯片与底板电气绝缘 2、国际标准封装 3、焊接结构，优良的温度特性和功率循环能力 4、安装简单，使用维修方便 5、体积小，重量轻 6、最高工作结温达150℃ 7、正向压降小 1、仪器设备的直流电源 2、PWM变频器的输入整流电源 3、电池充电直流电源 4、直流电机励磁电源 5、开关电源的输入整流 6、软启动电容器充电 7、电气拖动和辅助电流 8、逆变焊机 1、lo为模块的直流输出电流 VRSM=VRRM+100V 2、 除VFM,VISO外，表中参数皆为在Tjm下的测试值。 3、I²t=I²FSMtW/2; tW=正弦半波电流底宽。在50Hz下，I²t（10ms）=0.005I²FSM（A s）

注：

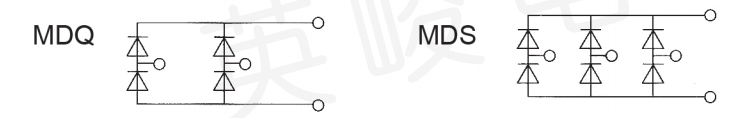

电路图：

MDQ
型号
VRRM
I0
IFSM
I2t
IRRM
VFM/IFM
VFO
rF
Rth(j-c)
Tjm
TC
Viso
适用外形

Tj=150℃ 10ms
150°C
25°C
150°C
total

V
A
kA
kA2s
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
600-1800
50
0.7
2.45
8
1.25/75
0.70
6.0
0.24
150
100
2500
600-1800
75
0.8
3.20
8
1.38/120
0.70
4.2
0.20
150
100
2500
600-1800
100
1.5
11.25
12
1.40/150
0.75
2.4
0.14
150
100
2500
600-1800
150
1.7
14.25
12
1.55/230
0.75
1.9
0.10
150
100
2500
600-1800
300
2.0
16.25
12
1.65/230
0.75
1.8
0.10
150
100
2500
MDS
型号
VRRM
I0
IFSM
I2t
IRRM
VFM/IFM
VFO
rF
Rth(j-c)
Tjm
TC
Viso
适用外形

Tj=150℃ 10ms
150°C
25°C
150°C
total

V
A
kA
kA2s
mA
V/A
V
m.ohm
°C/W
°C
°C
V(A.C)
600-1800
50
0.60
1.80
8
1.20/50
0.70
6.0
0.30
150
100
2500
600-1800
75
0.70
2.45
8
1.25/75
0.70
5.0
0.24
150
100
2500
600-1800
100
0.80
3.20
8
1.30/100
0.70
4.5
0.20
150
100
2500
600-1800
150
1.50
11.25
12
1.40/150
0.75
2.4
0.14
150
100
2500
600-1800
175
1.60
12.8
12
1.45/175
0.75
2.2
0.12
150
100
2500
600-1800
200
1.70
14.7
12
1.50/200
0.75
2.0
0.10
150
100
2500
600-1800
300
1.80
16.0
12
1.65/220
0.75
2.0
0.10
150
100
2500
600-1800
500
2.00
18.4
12
2.0/230
0.80
2.0
0.10
150
100
2500
